96KHz采样频率，32-bit DSP处理器，24-bit A/D及D/A转换
有2输入4输出、有2输入6输出、有2输入8输出、有3输入6输出、有4输入6输出、有4输入8输出多种型号选择，可灵活组合多种分频模式，高、低通分频点均可达20Hz～20KHz
提供USB和RS485接口可连接电脑，通过RS485接口可最多连接250台机器和超过1500米的距离外用电脑来控制；
直接用面板的功能键和拔轮进行功能设置或是连接电脑通过PC控制软件来控制，均十分方便、直观和简洁
单机可存储30种用户程序
可通过面板的SYSTEM按键来设定密码锁定面板控制功能，以防止闲杂人员的操作破坏机器的工作状态
每个输入和输出均有6段独立的参量均衡，调节增益范围可达±20dB，同时输出通道的均衡还可选择Lo-shelf和Hi-shelf两种斜坡方式
2×24 LCD蓝色背光显示功能设置，6段LED显示输入/输出的精确数字电平表、哑音及编辑状态
每个输入和输出均有延时和相位控制及哑音设置，延时最长可达1000ms，延时单位可选择毫秒(ms)、米(m)、英尺(ft)三种
输出通道还可控制增益、压限及选择输入通道信号，并能将某通道的所有参数复制到另外一个通道并能进行联动控制
可以通过USB接口或RS485接口连接中控来控制矩阵和通道的哑音
可以分功能锁定，实现数据保密
输入通道可调噪声门
可通过WIFI连接电脑
|

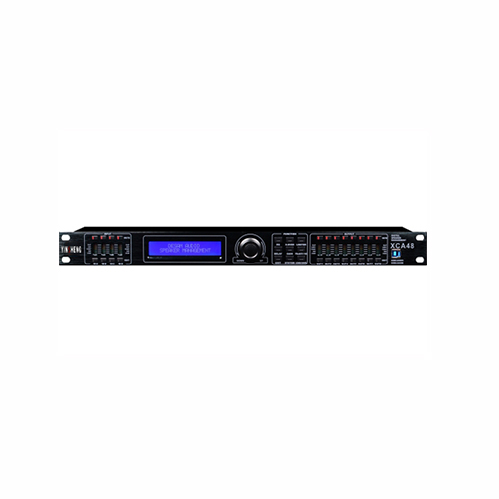

型号
|
XCA24
|
XCA26
|
XCA28
|
XCA36
|
XCA46
|
XCA48
|
|
输入通道及插座
|
2路XLR母卡侬座
|
2路XLR母卡侬座
|
2路XLR母卡侬座
|
3路XLR母卡侬座
|
4路XLR母卡侬座
|
4路XLR母卡侬座
|
|
输出通道及插座
|
4路XLR公卡侬座
|
6路XLR公卡侬座
|
8路XLR公卡侬座
|
6路XLR公卡侬座
|
6路XLR公卡侬座
|
8路XLR公卡侬座
|
|
输入阻抗
|
平衡：20KΩ
|
|
输出阻抗
|
平衡：100Ω
|
|
PC接口
|
面板1个USB接口、后板2个RS485接口(RJ-45座)
|
|
共模拟制比
|
>78dB(1KHz)
|
|
输入范围
|
≤+25dBu
|
|
频率响应
|
20Hz-20KHz(-0.5dB)
|
|
信噪比
|
>118dB
|
|
失真度
|
<0.02% OUTPUT=0dBu/1KHz
|
|
通道分离度
|
>88dB(1KHz)
|
|
输入通道功能
|
|
|
输入哑音
|
每个通道设立单独哑音控制
|
|
输入延时
|
每个输入通道有单独延时控制，调节范围0-1000ms，小于10ms，步距为21us；10ms-20ms,步距为84us；大于20ms，步距为0.5ms
|
|
输入相位
|
同相(+) 或反相(-)
|
|
输入均衡
|
每输入通道设6个参量均衡，在Parameter下调整参数为：中心频率点：20Hz-20KHz、共239个频点 带宽：0.05oct-3oct、步距为0.05oct 增益：-20dB-+20dB、步距为0.1dB
|
|
输入压缩
|
门限值:-40dBu~+20dBu、步距为0.5dBu; 压缩比：1.0:1~20:1 小于2.0:1时，步距为0.1 大于2.0:1时，步距为0.5； 响应时间：0.3mS~200mS,
小于1mS,步距为0.1mS 大于1mS,步距为1mS 释放时间：
50mS~5000mS 步距为1mS
|
|
输入音量
|
调节范围：-80dB-+12dB、步距为0.2dB
|
|
输出通道功能
|
|
|
输出哑音
|
每个通道设立单独哑音控制
|
|
输入选择
|
每个输出通道可单独选择不同的输入通道，也可以选择输入通道的任意组合
|
|
输出增益
|
调节范围：-80dB-+12dB、步距为0.2dB
|
|
输出延时
|
每个输入通道有单独延时控制，调节范围0-1000ms，小于10ms，步距为21us；10ms- 20ms,步距为84us；大于20ms，步距为0.5ms
|
|
输出相位
|
同相(+) 或反相 (-)
|
|
分频器设置
|
每个输出通道可单独设置低通滤波器（LPF）和高通滤波器（HPF），可调整参数为：滤波器类型：Linkwitz-Riley/Bessel/Butterworth 频率转折点：20Hz-20KHz、共239个频点 衰减斜率：12dB/oct、18dB/oct、24dB/oct、48dB/oct
|
|
限幅器设置
|
每个输出通道可单独设置限幅器，可调整参数为：门限值：-40dBu-+20dBu、步距为0.5dBu 起动时间：0.3ms-200ms、小于1ms，步距为0.1ms；大于1ms，步距为1ms 释放时间：50ms~5000ms
|
|
自动增益
|
每个输入通道可单独设置自动增益， 可调整参数为： 阙值： - 8 0 d B u 至目标电平 、步 距为0 . 1 d B u ， 目标电平：阙值至20dBu,释放时间： 50m s - 5 0 0 0 m s 、步距为1 m s ， 响应时间： 0 . 3 m s - 2 0 0 m s 、小于1 m s , 步距为0 . 1 m s ； 大于1 m s ， 步距为1 m s， 比率：1:1至1:20
|
|
压缩设置
|
门限值:-40dBu~+20dBu、步距为0.5dBu; 压缩比：1.0:1~20:1 小于2.0:1
时，步距为0.1 大于2.0:1时，步距为0.5； 响应时间：0.3mS~200mS,
小于1mS,步距为0.1mS 大于1mS,步距为1mS 释放时间：
50mS~5000mS 步距为1mS
|
|
输出均衡
|
每个输出通道可设6个均衡，均衡方式可选择Parameter/Lo-Shelf/Hi-Shelf。A、 在Parameter状态下可调整参数为：中心频率点：
20Hz-20KHz、共239个频点 带宽：0.05oct-3oct、步距为0.05oct 增益：-20dB-+20dB、步距为0.1dB B、 在Lo-Shelf和Hi-Shelf状态下可调整参数为： 中心频率点：20Hz-20KHz、共239个频点 斜率：6dB/12dB 增益：-20dB-+20dB、步距为0.1dB
|
|
处理器
|
96KHz采样频率，32-bit DSP处理器， 24-bit A/D及D/A转换
|
|
显示
|
2×24 LCD蓝色背光显示设置，8段LED显示输入/输出的精确数字电平表、哑音及编辑状态
|
|
功耗
|
≤25W
|
|
电源
|
AC110V/220V 50/60Hz
|
|
产品尺寸(宽×深×高)
|
482×228×44mm
|
|
净重
|
4.1kg
|
|
运输尺寸(宽×深×高)
|
1PC:555X325X98mm/0.0177m3 6PCS:569X339X612mm/0.1180m3
|
|
毛重
|
1PC:5(kg) 6PCS:31.5(kg)
|
